人民大會堂飲用水小型熱水茶爐（蒸汽盤管加熱）多年來一直存在盤管及爐壁板結硬垢、浪費熱源、清洗困難的嚴重問題。如選用化學方法，頻繁的酸洗會帶來較大的衛生問題，而且既浪費人力物力，又會產生化學污水排放,所以沒有采用。
中央空調冷卻循環水系統同樣存在著結垢、生銹、生水藻等問題。以前系統運行靠每天大量的排污水、補充新鮮水來保持系統水質相對清潔而沒有添加化學阻垢、防腐及殺菌劑等化學藥劑。但系統仍然會產生結垢和腐蝕問題，每年都需要對機組進行化學清洗。以前系統上曾經選用物理方法之電子除垢儀來處理，但效果不理想而放棄。2010年初，大會堂對空調冷卻系統進行改造，加大儲水池，終止了每天大量排水、補水的操作，為解決結垢、腐蝕等問題，技術選型上傾向于安全環保的物理方法為主、化學方法為輔的原則。
經過對目前水處理技術的篩選后，與作為中國獨家總代理商的微朗世紀多次接觸和了解，準備引進德國微浪國際有限公司先進的環保水處理技術產品---量子管通環。
三、量子管通環在熱水茶爐及中央空調循環冷卻水的應用：
自2007年9月至2009年1月，分別在兩臺（一新一舊）茶爐上分兩個階段對量子管通環的除垢防垢功能進行了全面檢驗，并取得了良好的使用效果。在此基礎上，于2010年8月31日，在中央空調冷卻循環水系統的主管道上安裝了一臺DN700mm量子管通環，解決系統的垢銹菌藻的綜合技術難題。詳細情況如下：
第一階段：2007年9月~2008年6月
使用設備：熱水茶爐
問題描述：盤管及爐壁幾年來未正式清洗，結垢已非常嚴重：水垢厚度10mm以上，最厚處達30~50mm。盤管之間的縫隙已被水垢填滿，熱交換效率下降，燒水時間延長。
安裝量子管通環型號：WRI工業型2.5″1臺，WRS標準型1.25″1臺
1.據現場回訪查看、及工作人員的描述，安裝量子管通環約2周后，在排污時發現有水垢塊從水中排出（以前從未自動掉過垢）。
2.第三個月時，廠家技術人員到現場打開茶爐觀察內部狀況，發現盤管及爐壁原有老的水垢有局部疏松脫落的現象，不少掉落堆積在茶爐底部的排污口周圍。
3.第六個月時，再次打開茶爐觀察內部情況，盤管及爐壁的水垢有變軟的跡象，用手觸摸輕抓，能成片狀脫落，茶爐內部盤管原有水垢量減少約20%。排污時仍然有白色水垢碎塊被水沖出；另?yè)?jù)工作人員反映用此茶爐的水沏茶，茶杯上不會再結茶漬（垢）。
4.在初步認定量子管通環有除垢的效果之后，廠家認為由于茶爐使用多年未正式清洗，老的水垢已反復被高溫加熱，異常堅硬，而量子管通環釋放的超精微振動波在除垢方面屬于緩慢型，如要全部清除爐內水垢，則需要很長的時間。
5.2008年下半年，人民大會堂安裝了新的同樣大小的熱水茶爐，經過雙方協商，決定在新的茶爐系統上重新驗證量子管通環的功能。
第二階段：2008年8月~2009年8月共十二個月，
使用設備：熱水茶爐（新裝），2008年7月初裝備
安裝量子管通環型號：WRI工業型2.5″1臺，WRS標準型1.25″1臺
效果觀察描述-----期間每隔三個月左右打開觀察一次
1.2008年11月5日，量子管通環安裝約三個月，現場觀察排污，與舊茶爐現象一樣，每次打開排污能發現白色的水垢薄片流出。打開茶爐頂蓋，發現內部盤管及爐壁表面保持一薄層軟軟的垢，工作人員反映用茶爐的水沏茶，茶杯上不會再結茶漬（垢）。此現象符合廠家預計。相比正常狀況，應用量子管通環使設備的結垢量大幅減少，效果比較明顯。
但為了進一步驗證產品功效，雙方?jīng)Q定繼續實驗至08年底，到鍋爐使用達半年期時再觀察檢驗。

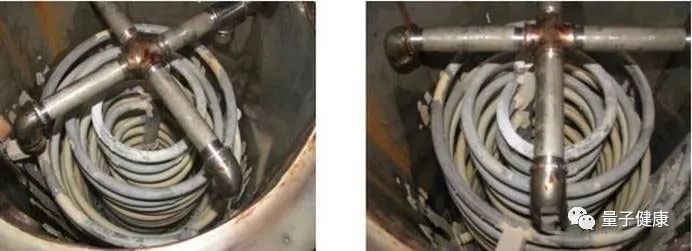

2.2009年1月15日，鍋爐裝備使用已達六個多月后，第二次打開茶爐頂蓋觀察效果，除了少部分盤管及爐壁照樣保持一薄層（約1毫米厚）軟垢外，盤管表面有70%以上的局部表面露出金屬本色。根據現場堪察發現，金屬表面所結薄垢會在量子管通環超精微振動波的作用下不斷自行脫落，隨排水排出。（效果圖如下）
3.2009年4月24日再次打開設備察看，熱水爐裝備使用已達九個多月，第三次打開茶爐頂蓋觀察效果，仍然是除了少部分盤管及爐壁留有一薄層（約1毫米厚）軟垢外，盤管表面有超過70%的部位露出金屬本色，垢對設備熱效率的影響幾乎為零。
4、2009年8月18日第四次打開設備察看，熱水爐裝備已使用達十二個多月，仍然是少部分盤管及爐壁留有一薄層（約1毫米厚）軟垢，盤管表面有超過70%的部位露出金屬本色，垢對設備熱效率的影響幾乎為零。
1.量子管通環在茶爐上起到了很好的除垢、防垢效果；提高盤管熱交換效率，節約能源。根據經驗統計，設備表面的水垢厚度每增加一毫米，能源消耗相應提高8-10%。
2.由于量子管通環清除了大量本應集結在盤管上的水垢，使得飲用水水質得到相應提高。因?yàn)榇罅康乃笗?huì)吸附富集水中的微量重金屬如鉛、汞等。清除了大部分的水垢，使用戶的飲用水更加健康。
3.免除了使用化學清洗劑對茶爐結垢進行清洗的常規措施，保障飲用水的徹底安全、衛生，并達到環保減排的目的。
4.量子管通環釋放的超精微振動波能激活水分子，使水更具有活性，將普通的自來水提升為功能活性水，有利于促進人體健康（活性水的保健功能是得到世界普遍認可）。用這種活性水沏茶，茶杯上不再掛有茶漬（垢）。另外，由于茶爐系統是非循環系統，并且茶爐內部的水相對盤管基本不流動，所以在某些高溫部位仍然會留有一薄層軟垢。
綜述，量子管通環能起到除垢、除銹、殺菌滅藻的作用，具有節能、降耗、環保減排、衛生保健等綜合功能。
四、量子管通環在中央空調冷卻循環水的應用
1、系統概況
1.1、水質來源：市政自來水。
1.2、系統補水：硬度約300mg/L，電導率約600μs/cm。
1.3、循環水系統類型：開放式冷卻水塔。
此類系統常規用水標準：每千噸循環水消耗新鮮水20T/h、排污量10T/h。
1.4、循環水系統設計保有水量：300m3，循環管道設計水流量：約4000m3/h。
1.5、循環系統主管道直徑：DN700mm。
1.6、每天運行10小時，每年運行（制冷）期為5~10月份。
1.7、 冷凍機組進水溫度：32℃，出水溫度：30~40℃，最高工作溫度：≤45℃。
1.8、機組類型：10臺離心機組，2臺螺桿機組。
2、空調冷卻水系統存在的問題：
2.1、空調冷卻水系統為敞開式系統，蒸發量較大，加之北京地區水質較差，非常容易在冷卻塔及機組換熱器內結垢，導致?lián)Q熱效率急劇下降，造成機組高壓報警，雖然此前一直采用化學加藥進行處理，但效果一直不理想，造成機組停機清洗頻繁，維護成本居高不下。
2.2、冷卻水反復循環使用，腐蝕性較強，再加上反復的化學藥劑添加，對空調冷凝器及管道的侵蝕相當嚴重，大大降低了設備的使用壽命。
2.3、空調冷卻水在冷卻塔降溫?fù)Q熱的過程中，容易吸入大量的灰塵、雜物等，為菌藻的繁殖提供了溫床，加之溫度適宜，細菌及藻類繁殖嚴重，形成的生物粘泥不但嚴重影響換熱，而且會滋生粘性物質，增加水的腐蝕性。
3、量子管通環解決方案
根據人民大會堂的現場及水質情況，確定了在冷卻循環水機組前段的主管道上安裝一臺DN700mm量子管通環，同時，配套安裝一套冷卻水電導率控制自動排污處理方案，
安裝日期：2010年8月31日，安裝位置如圖所示：
4、量子管通環及自動排污裝置安裝現場
5、量子管通環安裝使用效果
2010年8月31日量子管通環安裝完成后，量子管通環工程技術人員分別于2011年5月25日、2011年8月23日和2012年5月15日對系統運行情況進行了定期回訪，系統應用狀況如下：
5.1、2011年5月25日現場情況如下：
1．空調機組運行穩定，運行工況正常，系統沒有添加化學藥劑。
2．安裝量子管通環之前，機組、管路及冷卻塔填料上附著有大量水垢。量子管通環運行后，經過幾個月的處理，設備內部及填料上的水垢逐步變軟，并大面積脫落，沉積于冷卻塔排污管下部，除垢防垢效果明顯。（具體如圖）
5.2、2011年8月23日具體情況如下：
1．空調機組運行正常，工況穩定，系統沒有添加化學藥劑。
2．冷卻塔及填料上干凈無垢，原有的水垢清除干凈后，無新垢生成，防垢效果明顯。
3．量子管通環除銹防腐功效卓著，機組及管路內部原有的銹蝕物、銹片被大量清除，冷卻塔布水器上有大量銹片掉落。另?yè)?jù)人民大會堂工作人員反應，運行期間，冷卻水管路上的Y型過濾器及布水器上過濾去除了大量的銹渣及銹片，甚至有時會造成過濾器堵塞。
4.空調系統正常運行期間，冷卻塔保持干凈，并沒有滋生菌藻，只是在塔底積累了部分灰塵，顏色發暗，用手輕觸，即變成粉末狀，殺菌滅藻效果良好，具體如圖所示：
5.3、2012年5月15日回訪情況如下：
1．空調機組運行穩定，運行工況正常，系統沒有添加化學藥劑。
2．2012年初制冷期開始前的機組檢修中，大會堂工作人員將制冷機組打開檢查，發現換熱器內部管孔干凈無垢、銹，無需清理。
系統的優良狀況充分證明了量子管通環在水處理方面具有優異的防垢除垢、防腐、滅藻功效。量子管通環的運用，大大減少了系統的維護強度，降低了運行成本，提高了運行效率。
由于沒有清洗和加藥，完全實現了系統環保零排放，循環冷卻系統排出的污水亦可直接作為中水使用，提高了水資源的利用率，節能、環保，符合國家的可持續發展政策。
